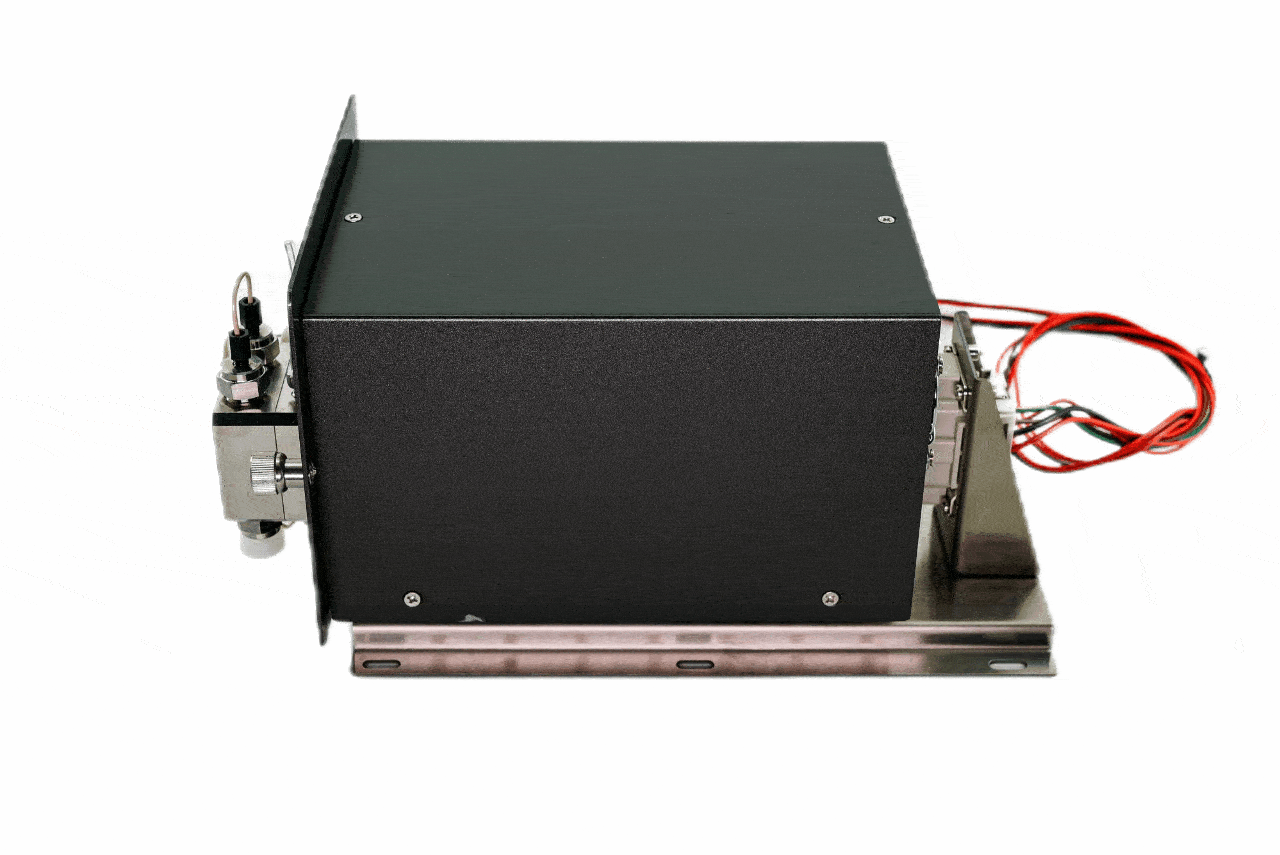

一、仪器结构

1.1仪器前面板

 恒流输液泵的前面板由仪器型号和公司LOGO组成，如图1-1所示。

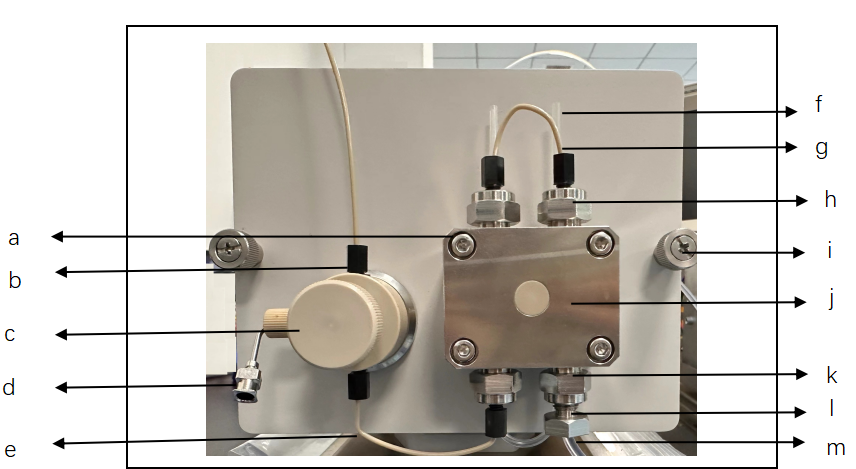

图1-1  仪器前面板

a.泵头固定螺钉

当更换或维护泵头时需旋下固定螺钉。注意要尽可能保证泵头平行拆装（顺序对角依次拧松或拧紧），以免损坏柱塞杆。

b.泵液流出口

该出口用于连接客户的应用系统。管径规格：外径 1/16”,内径0.25mm。

c.排气阀旋钮

该旋钮用于将液流切入废液口。系统正常使用时为旋紧状态，当系统需要排气泡或快速更换流动相时，该旋钮应处于旋松状态。

d.排气阀废液口弯针

该针用于连接针筒进行泵流路排气操作。仅当排气阀旋钮旋松后才可进行操作。

e.泵头-排气阀U型弯管

f.柱塞冲洗口

该口用于对高压密封圈的后部的柱塞杆进行清洗。输送易结晶的流动相时必需进行此操作，以免固态的结晶体进入密封圈导致仪器的泄漏。具体做法是：用注射器吸入二次水，并通过连接管注入其中一个管口，注射液从内部相通的另一端口流出（每天进行一次），最好将内部注满液体，避免结晶。

g.泵头U型弯管

h.泵头阀座

i.手拧螺母

输液泵安装固定。

j.泵头

流速可设置0.001-12.00 mL/min，但为了达到最优性能，一般流速设置在0.100-2.000 mL/min范围内（输液泵具有高低压保护功能）。有不锈钢和PEEK两种规格可供选配。

k.吸液阀座

l.吸液螺母

m.泵液流入口

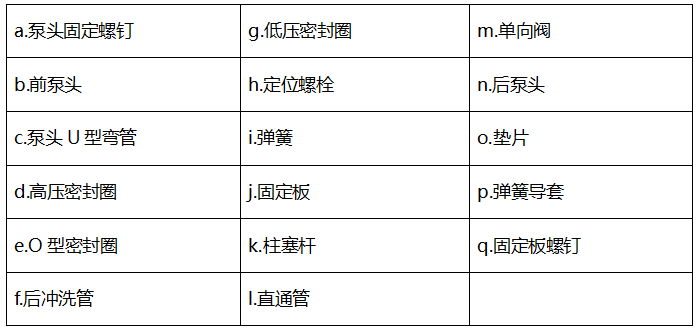

1.2泵头结构

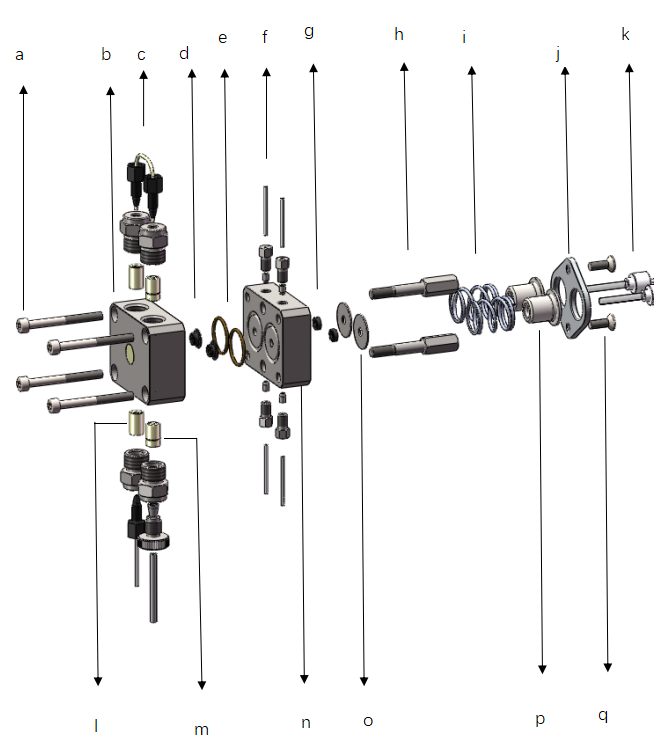

图1-2  泵头的拆分

1.3仪器后面板

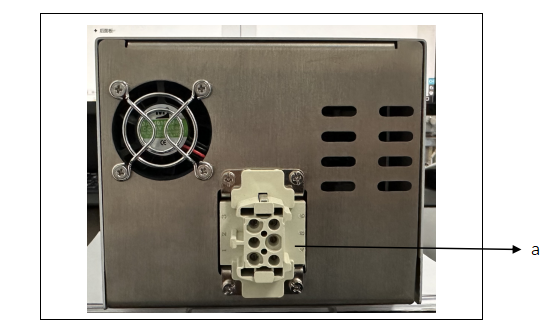

图1-3  仪器后面板图

a.24V电源插座及数据接口

：电源线作为切断仪器供电的主要装置。应确保插座位于仪器附近并容易插入。请注意接地。

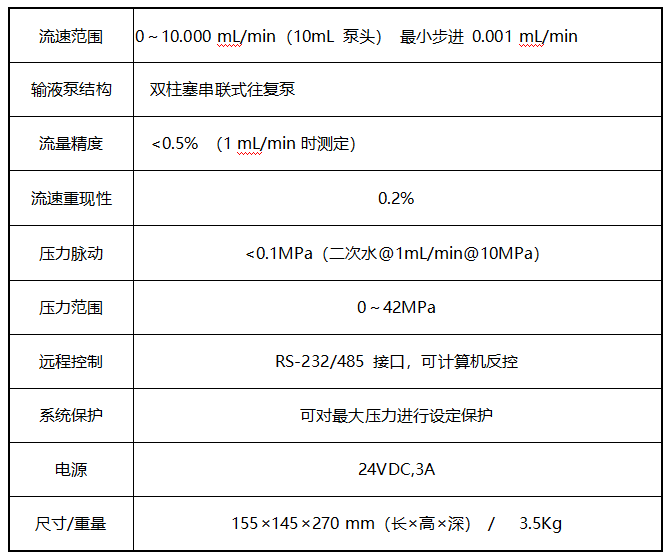

2 技术指标

1、电源配置
要求如下表6-1所示。

 表6-1 电源配置

2、安装环境要求

安装环境要求如下表6-2所示。

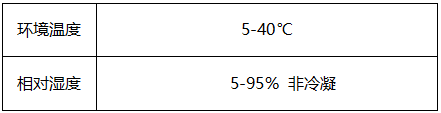

表6-2 安装环境要求

3、仪器尺寸

仪器尺寸如下表6-3所示。

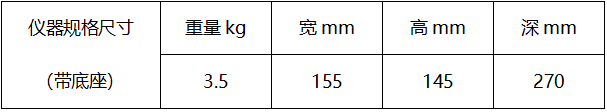

表6-3 仪器尺寸

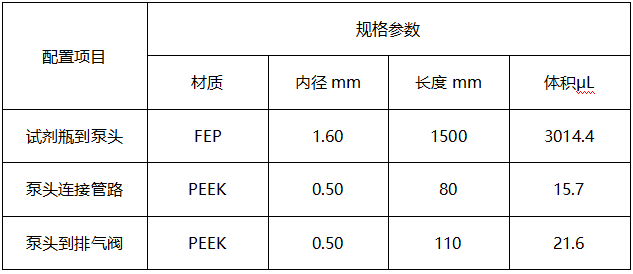

4、管路配置

管路配置如下表6-4所示。

表6-4 管路配置

5、压力传感器

压力传感器参数如下表6-5所示。

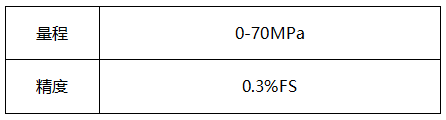

表6-5 压力传感器参数

输液泵的安装步骤如下：

a)将输液泵从包装箱中取出摆放到试验台面上，将包裹的防潮包装拆掉；

：当需搬动仪器时，请抬起仪器左右两侧的底座，请勿抬前后两侧，否则会引起前门损坏。

：搬运时请请勿磕碰仪器，并避免接触尖锐物体，以免造成仪器损坏或漆面划伤。

： 仪器放置的实验台应确保稳固，防止试验台倾倒造成仪器损伤或人员受伤。

b)连接所有使用的液路管和流动相。

c)拧下排气阀废液口（见图 1）上的 PEEK 头和废液管。

d)取出备件包中新的 PEEK 头和注射器。

e)将注射器用 PEEK 头拧在排气阀废液口。

f)旋松排气阀旋钮后，手动吸液。

g)当流动相流入注射器后。

h)旋紧排气阀旋钮。

i)换上废液管。

j)运行输液泵（详见具体操作）。

： 确认泵腔内有液体后才可运行泵，否则会损坏泵头！

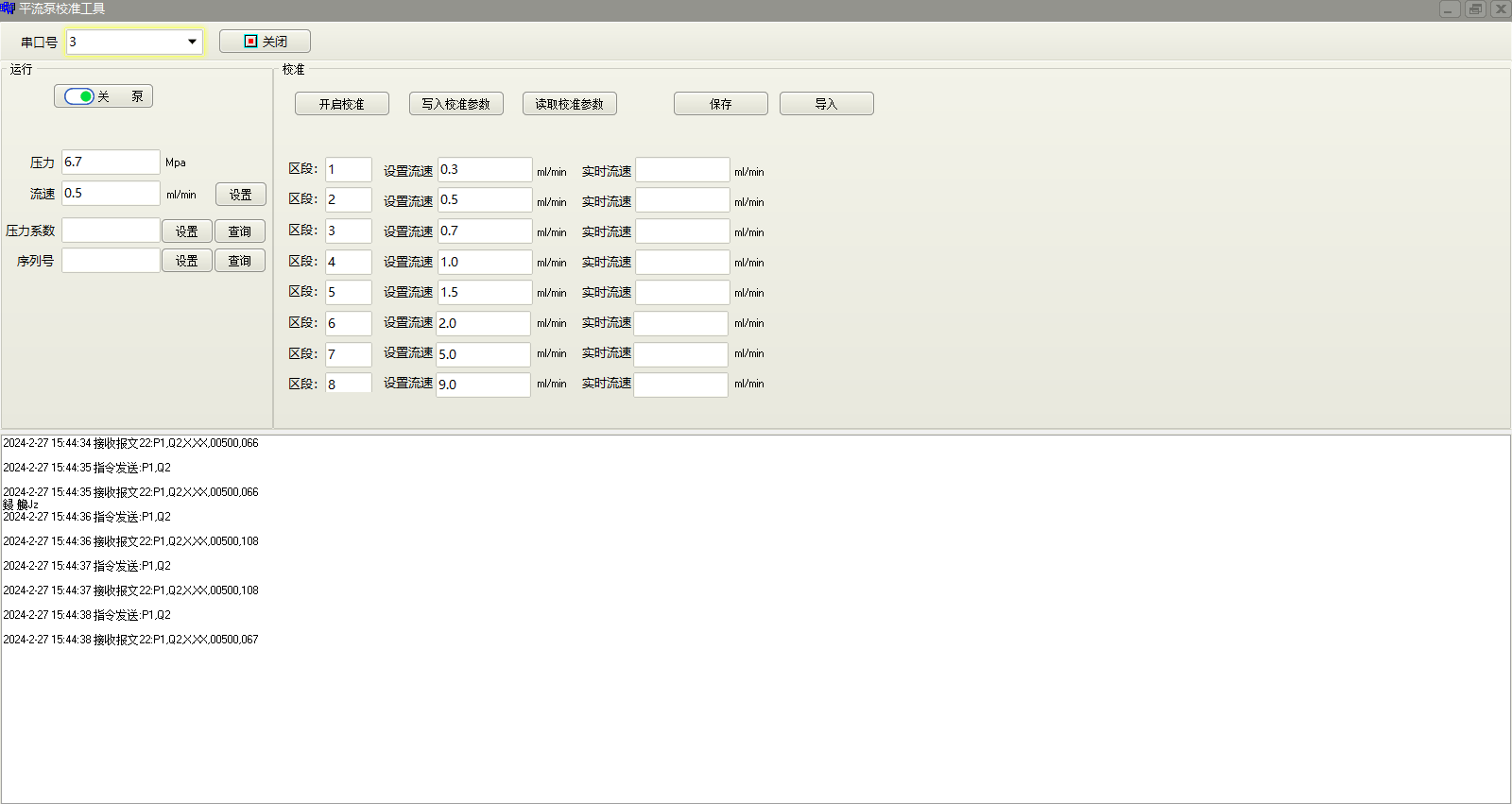

输液泵可以通过后面板接口与计算机反控软件进行控制。

输液泵反控软件图

a)连接仪器电源和数据线，打开电源开机；

b)通过右键计算机-管理-设备管理器-端口，查询输液泵串口号；

c)将串口号输入到软件中，单击打开按钮，建立通讯（系统日期格式：XXXX-XX-XX）；

d)在流速窗口输入数值，单击设置，再单击开泵，仪器开始运行；

e)关泵时，单击关泵，输液泵停止运行。

1、 更换和清洗泵头

a)拆下泵头

：残留在泵头中的有机溶剂可能会刺激皮肤！

用合适的试剂冲洗泵头，最后用二次水清洗。之后进行泵头的更换和清洗工作。

操作如下：

1)拆下泵入口吸液管以及泵头与压力传感器的连接管。

2)用 3#（3mm）六角扳手松开四个泵头固定螺钉。

3)小心移走泵头。

：拧螺钉时，轮流对角拧动，每次大约半圈 。以防止泵头倾斜损坏柱塞杆。当弹簧回弹后，可用一只手握紧泵头，另一只手拆走螺钉。

b)拆下和检查柱塞杆

操作如下：

1)将泵头拆卸下来。

2)柱塞杆可使用钳子（镊子）拆下。用钳子夹住柱塞端部金属材料部分，并小心沿直线拉出。

：如柱塞杆断裂，必须检查整个泵头是否损坏。

2、 泵头拆卸

操作步骤如下：

a.拆下泵头；

b.拆下柱塞杆；

c.松开两个“固定板螺钉”，轮流松动每次大约半圈，以避免损坏“固定板”。

d.因为两个螺钉非常紧，拧松螺钉时，可夹住泵头或者用手把泵头压在桌上以利于操作。

e.由于固定板下有弹簧的作用，拧松螺钉的过程应轮流进行，拆走螺钉。

f.拆走固定板。

g.此时，可拿走“弹簧导套”以及“弹簧”。

h.使用扳手，松开“定位螺栓”。 轮流松动每次大约半圈进行操作。

i.拿走“后泵头 ”。

j.插入柱塞杆到“高压密封圈 ”，然后拔出。此时密封圈附着在柱塞杆上，便可取出。

3、 组装泵头

操作步骤如下：

a.拆开泵头后检查发现问题并解决后，在前泵头装入高压密封圈；

b.装配后泵头，用柱塞杆插入后泵头和前泵头（用于对准）拧入“定位螺栓 ”，然后取出“柱塞杆 ”；

c.安装“弹簧导套 ”和“弹簧 ”；

d.安装“固定板”；

e.插入并旋紧两个螺钉，过程中交替进行，因为板后弹簧有强大的弹力；

f.拧紧两个“固定板螺钉”，为避免损坏“固定板”轮流拧动每次大约半圈；

g.小心地把柱塞杆插入，参看“柱塞杆”，不要使杆弯曲或骤冷；

h.“定位螺钉”和“固定板螺钉 ”必须同以前一样被可靠地拧紧。

4、安装泵头

操作步骤如下：

a.确定泵头被正确装配；

b.沿直线方向把泵头置于泵壳上；

c.轮流拧紧两个斜对角的螺钉，每次大约半圈。直到泵头被正确固定；

d.拧紧另外两个螺钉；

e.确定四个泵头固定螺钉可靠拧紧；

f.安装泵头-排气阀U型弯管。

5、 溶剂转换

当不同极性的流动相进行转换时，可按如下步骤进行操作：

当流动相从水、甲醇、乙腈等转换为正己烷、乙醚、石油醚、环己烷、四氢呋喃等时，用异丙醇进行过渡，冲洗两分钟以上（默认冲洗流速 5mL/min），泵后接0.25、0.50或0.75mm内径管路。

反之，当流动相从正己烷、乙醚、石油醚、环己烷、四氢呋喃等转换为水、甲醇、乙腈等时，也用异丙醇进行过渡，冲洗两分钟以上（默认冲洗流速 5mL/min），泵后接0.25、0.50或0.75mm内径管路。
